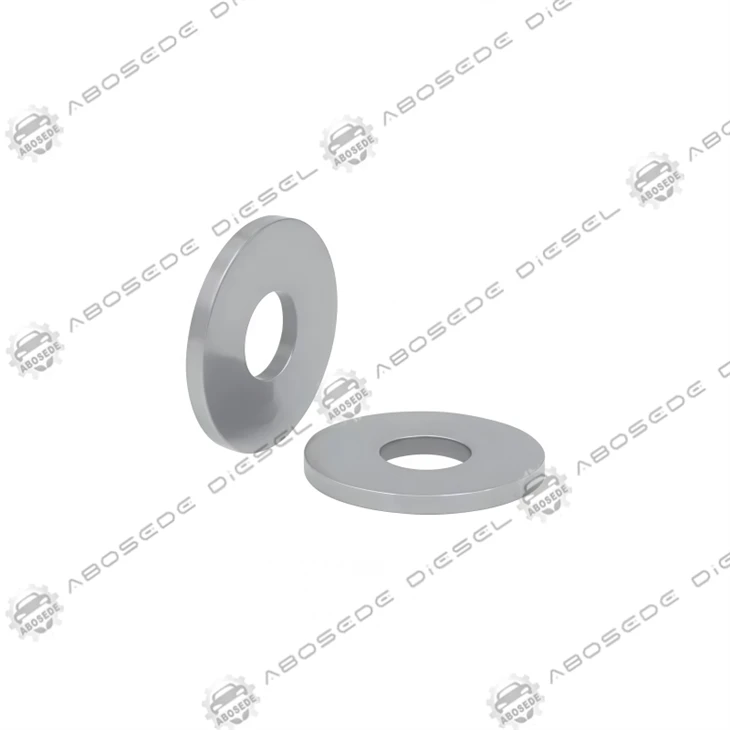

マイクロ-精密油圧: カミンズ XPI 燃料噴射システム用タイプ III 調整シム

$2400\\,\\text{bar}$ の境界で動作する超-高圧-コモンレール (HPCR) システムでは、コンポーネントの修復は単純な部品交換ではなく、完全に流体力学キャリブレーションに依存しています。のタイプⅢ調整シムカミンズ XPI シリーズ インジェクター内のアーマチュア リフトとニードル ストロークのクリアランスを校正するために必要な正確な寸法のスペーサーとして機能します。インジェクターがレールの強い圧力下で高周波サイクルを受けると、微細な物理的磨耗により内部スプリングと制御バルブの構造的配置が変化します。-精密研磨タイプ III 厚さシムを採用することで、この機械的変動を相殺し、電気的作動応答と燃料供給システムの物理的な動きを再調整します。



🔬 技術的寸法マトリックスと構造公差



タイプ III スペーサー製品群の製造と実装には、次の技術的制限が適用されます。

パラメータのカテゴリ	メートル/構造仕様
コンポーネントプロファイル	B28 / B30 シリーズ高-精密マイクロ-平ワッシャー
材料構成	高-合金クロム-バナジウム工具鋼 ($100\\text{Cr6}$)
厚さの勾配	$0.80\\,\\text{mm}$ ～ $1.95\\,\\text{mm}$ ($0.005\\,\\text{mm}$ プログレッシブ マイクロ-ステップで利用可能)
次元平行度	表面の合計直径 $\\le 0.002\\,\\text{mm}$
表面硬度の評価	$63 - 66\\,\\text{HRC}$ による深-極低温安定化焼戻し
弾性変形限界	$35,000\\,\\text{PSI}$ を超えるサイクル負荷下での圧縮永久歪みに対する耐性





高圧コモン レールの性能は、正確な燃料供給タイミングに完全に左右されます。-タイプ III 調整スペーサーは、内部制御スタック内に直接設置されます。カミンズ XPIインジェクター プラットフォーム、ソレノイド アクチュエーターまたはメイン ノズル アセンブリのスプリング プリロード値を制御します。{0}}

内部スペーサーの厚さが $5\\,\\mu\\text{m}$ 程度でも変化すると、内部流体力学が仕様から外れてしまいます。シムが薄すぎるとアーマチュアの応答時間が遅れ、重要なプレ噴射 (VE) ウィンドウ中の燃料出力が減少します。-逆に、過度の厚さは、-排ガス試験サイクル（TL）中に過剰な燃料-を引き起こし、燃料の未燃煙や深刻なシリンダーノッキングを引き起こす危険性があります。





この高精度シム ファミリーは、軽、中、重負荷のさまざまな輸送セットアップにおける産業用エンジンの再構築用途向けに設計されています。{0}}

対象となるエンジン ファミリ:共有 XPI 高圧コモン レール システムを使用する Cummins ISX15、QSX15、ISL9、ISC8.3、Scania DC13 / DC16 ヘビーデューティ プラットフォーム-。{7}}

対象インジェクターベースモデル:次のようなコア インジェクター部品番号の標準 XPI 再製造プロセスに直接統合します。2872544、4307475、4327072、5491515、2488244。

業界ユーザー:ステージ 3 校正基準の認定を受けたリビルダー、燃料システム修理ワークショップ、排出ガスと燃費コンプライアンスに重点を置いた車両メンテナンス部門。





キャリブレーションを成功させるには、厳格なメンテナンス プロトコルに従う必要があります。

累積公差を排除します。技術者は、厚さの要件を満たすために複数の薄いシムを積み重ねることを避ける必要があります。これにより、高圧下で構造のコンプライアンスと弾性変形が生じます。代わりに、正確に計算された厚さに機械加工された単一の専用タイプ III シムを使用します。

表面の平行度を検証します。インジェクター本体のケーシングの穴に不均一な着座や局所的なへこみがないかどうかを検査します。シムの高合金工具鋼構造には、曲げ応力を防ぐために平坦な合わせ面が必要です。-

組み立て後のフロー監査を実行します。{{0}:シムの厚さの変更は、コモン レール ベンチの 4 つの重要なテスト ゾーン、つまり全負荷 (VL)、プレインジェクション (VE)、エミッション ポイント (TL)、およびアイドル速度 (IL) にわたって検証する必要があります。-



Q1: タイプ III 調整シムの厚さにわずかな誤差があると、アイドル時に過剰なスモークが発生するのはなぜですか?

A:シムは、ニードル アセンブリの初期開口抵抗を確立することによって、低アイドル速度ポイント (IL) を調整します。シムが薄すぎると、低圧力で噴射針が時期尚早に上昇し、その結果、燃料の微粒化が不十分になり、燃料滴が大きくなり、特有の未燃焼の白または黒の排気煙が発生します。

Q2: このシムの鋼の化学的性質は、長期間のサービス間隔での「シムの厚さの低下」をどのように防止しますか?

A:プレミアム タイプ III コンポーネントは、深極低温焼戻しを施した高合金 $100\\text{Cr6}$ 工具鋼-から製造されています。-この処理により、残留オーステナイトが安定化マルテンサイトに変化し、連続的な高周波水圧衝撃による構造の圧縮や薄化が防止されます。-

Q3: これらのシムは、Bosch CRIN シリーズ インジェクターとカミンズ XPI 構成の間で交換できますか?

A:いいえ。どちらもコモンレール調整として機能しますが、XPI システムの外径、内部クリアランス寸法、および正確なショルダー形状は、システムの内径に適合するようにカスタマイズされています。2872544および関連するインジェクターファミリー。タイプを混合すると、内部油圧ショートが発生する可能性があります。-

Q4: ソレノイド バルブ スプリング シムとノズル ニードル リフト シムを交換する必要があるかどうかを決定するテストベンチ パラメータはどれですか?

A:メイン放出点 (TL) の体積の変動は、一般にソレノイド バルブのスプリング シムを調整する必要があることを示しています。対照的に、全負荷燃料供給 (VL) が不足すると、通常、スタックの底部にあるノズル ニードル リフト シムの調整が必要になります。-

Q5: フリートを効果的に再製造するために推奨されるマイクロステップ増分サイズはどれくらいですか?-

A:再建施設は、$0.005\\,\\text{mm}$ ($5\\,\\mu\\text{m}$) ずつ段階的に在庫を維持する必要があります。この正確なレベルの粒度は、最新の EPA 排出規制をクリアするために必要な狭いアーマチュア リフト許容差を調整するために必要です。

Q6: 低硫黄ディーゼル燃料を使用すると、シムの基準面の摩耗が促進されますか?{1}}

A:シム自体は直接交差する燃料経路から隔離されています。-ただし、燃料の潤滑性が低下すると、周囲の制御バルブの摩耗が増加し、スタック全体の寸法が変化し、オーバーホールの間隔でより厚いシムを使用した再校正が必要になる可能性があります。
