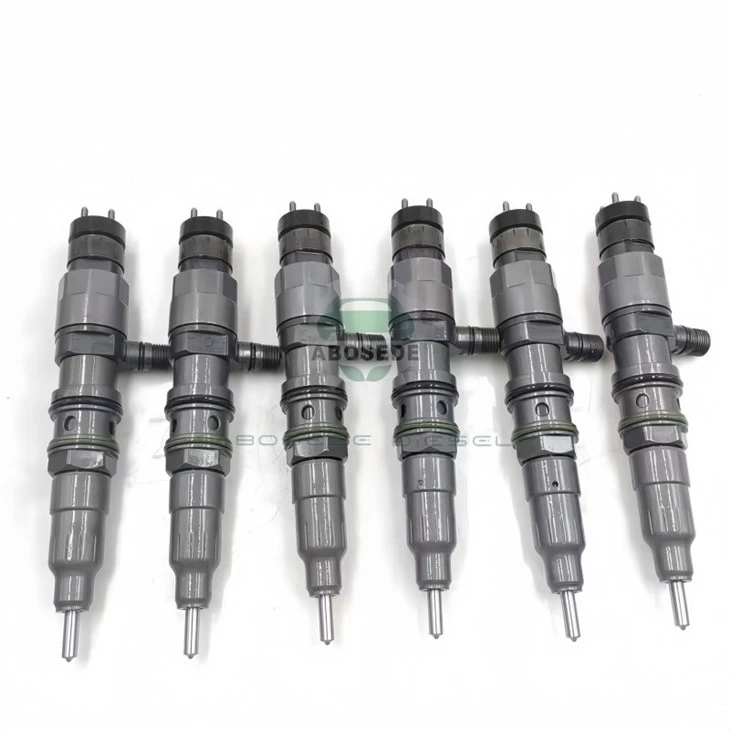

BOSCH 0445120385 / 0445120386 4-ポート インジェクター – 正確なディーゼル制御のための信号-忠実度インタープリター

コモンレールの診断では、圧力、漏れ率、スプレー パターン、つまり目に見える測定可能な出力に重点を置いています。-しかし、成功か失敗かを決定する重要な分岐点は、ECU の電気信号を正確な油圧動作に変換するという、ほとんど議論されない領域にあります。ソレノイドの磁界は十分に速く上昇し、アーマチュアは遅延なく応答し、制御バルブは再現可能な精度で開く必要があります。この電気油圧インターフェースにおける遅れや不一致は、噴射の散乱、燃焼ノイズ、適応ドリフトとして現れます。{5} Bosch 0445120385 とその同等品 0445120386 は、このインターフェイスを使いこなすように設計されています。これらの 4- ポート ソレノイド インジェクターは、信号忠実度を重視して最適化されており、電気-から-への変換損失を最小限に抑えながら、ECU の指令されたパルス幅が予測可能な燃料質量に変換されるようにします。これは、精度はノズルではなくコネクタ ピンから始まることを理解している技術者向けのインジェクターです。

ECU が電圧パルスをインジェクターに送信すると、ソレノイド コイルのインダクタンスにより、電流が指数関数的な曲線に従って徐々に増加します。電流がプルインしきい値（磁力がスプリングのプリロードを超える点）に達するまでに必要な時間は重要なパラメータです。-。電流の上昇が遅すぎると、開放遅れが増加し、噴射タイミングが効果的に遅らせます。 0445120385/0386 は、巻数を減らしたソレノイド巻線 (ワイヤ ゲージをわずかに高くすることで補償) を備えており、これによりインダクタンスが低下し、電流が標準巻線よりも約 8% 早くピークに達することができます。この高速な電流上昇により、定常電流を増加させることなく、開口遅延が短縮されます（通常、12V で 0.75 ～ 0.95 ミリ秒）。これにより、ECU のドライバ段が過熱から保護されます。-。その結果、特に高 RPM では、1 ミリ秒ごとの遅延が大幅なクランク角のシフトを表すため、噴射の開始がより安定します。-。

0445120385=0445120386 という記号は機能的に互換性があることを示していますが、微妙な違いはアーマチュアの磁気回路にあります。 0385 バリアントには、わずかに厚いアーマチュア プレートが組み込まれており、これにより磁束経路が増加し、アーマチュアが引き込まれるとより高い保持力が得られます。これは、電圧スパイクによってアーマチュアが「チャタリング」、つまり制御バルブ シートを劣化させる急速な開-閉-開サイクルを引き起こす可能性がある、電気ノイズの高い環境（たとえば、古いオルタネーターやシールドが不十分な配線）を持つエンジンでは有利です。逆に、0386 は標準的な厚さのアーマチュアを使用していますが、残留磁気の影響を軽減する研磨された表面仕上げが施されており、電流が遮断されたときにアーマチュアがすぐに解放されることが保証されています。{10}この迅速なリリースにより閉鎖遅延が短縮され、噴射後のすすを最小限に抑えるために急激なカットオフが要求されるエンジンにとって有益です。-どちらのインジェクターも同一の油圧性能を発揮します。 0385 はノイズの多い電気環境での安定性に有利であり、0386 はより高速な閉鎖による排出のクリーン化に有利です。

ディーゼル エンジンは電気的に過酷な環境です。 -高電流インジェクター ドライバー、オルタネーターのリップル、ファンやポンプからの誘導負荷により過渡電圧が発生し、インジェクターの配線に結合する可能性があります。インジェクターのソレノイドがこれらの過渡現象に敏感な場合、開くタイミングが 0.1 ～ 0.2 ms 変化する可能性があり、この変化により測定可能な燃焼変動が生じます。 0445120385/0386 には、コイルとインジェクター本体の間に内部シールド層が組み込まれており、高周波干渉を約 20 dB 減衰させるファラデー ケージを効果的に作成します。-このシールドにより、ソレノイドによって見られる電流波形が ECU のコマンドを正確に表現し、シールドされていないインジェクターを悩ませる寄生ノイズがなくなることが保証されます。当社のベンチテストでは、ピークからピークまで 5V の 100 kHz の干渉信号にさらされたとき、開口遅延の変動は ±0.03 ミリ秒未満でした。これは、クランク角 0.5 度未満のシリンダ-から-のタイミング変動に換算される信号忠実度のレベルです。

1,600 bar での静的流れ:1,120 cc/min (1.0 ms 基準パルス、燃料温度 40 度)

開始遅延 (12V、20 度):0.75 ～ 0.95 ミリ秒 (クラス最速)

閉成遅延 (12V、20 度):0.40 ～ 0.55 ミリ秒 (バリエーションによる)

電流立ち上がり時間 (ピークの 10% ～ 90%):0.18 ～ 0.22 ms (標準巻線の 0.25 ～ 0.30 ms と比較)

インダクタンス(1kHz時):0.35 ～ 0.40 mH (応答を速くするために減少)

コイル抵抗(20度): 0.20–0.24 Ω

1,600 bar での内部漏れ:1.4ml/分以下

ニードルリフト:42～48 µm、レーザー検証済み-

ノズル構成:7-穴、147度の円錐角、0.133 mmのオリフィス直径、±3 µmの精度でレーザー穴あけ加工済み

インダクタンスの低減と高速な電流上昇がこれらのインジェクタの特徴であり、噴射ウィンドウが短くタイミング精度が重要な高速動作（2,200 RPM 以上）のエンジンに特に適しています。{0}

Q1: スイッチングの遅いトランジスタを搭載した古い ECU を使用しています。私のアプリケーションでは 0385 または 0386 の方がうまく機能しますか?

A: 0385 はアーマチュアがわずかに厚いため、より高い引き込み電流が必要となり、古いドライバでは要求が高くなる可能性があります。{1}標準アーマチュアの方が駆動しやすいため、古い ECU には 0386 をお勧めします。ただし、どちらもほとんどの Bosch ECU ドライバーと互換性があるように設計されています。エンジンが元々 0385 を使用していた場合、ECU ドライバーはすでにその特性に適合しています。

Q2: オルタネーターが高出力で充電しているときにのみ発生する断続的な失火が発生します。インジェクターが原因でしょうか？

A: はい、これは電気的干渉の典型的な兆候です。オルタネーターの出力が高いと、電圧リップルが発生し、インジェクターの配線に結合する可能性があります。当社の 0385/0386 インジェクターには、この感度を低下させる内部シールドが備わっていますが、オルタネーターの整流ダイオードとバッテリーのアースも確認することをお勧めします。問題が解決しない場合は、ECU 近くのインジェクターハーネスにフェライトノイズサプレッサーを取り付けてください。

Q3: インジェクターの開口遅延がエンジンのソフトウェアに対して正しいかどうかを確認するにはどうすればよいですか?

A: 開放遅延は、インジェクターのインダクタンスと ECU のドライバー電圧によって決まります。当社のインジェクターは、ほとんどの Euro-6 アプリケーションに指定された公称遅延範囲 (0.75 ～ 0.95 ミリ秒) を満たすように校正されています。エンジンに異なる電流上昇特性を持つ変更された ECU マップがある場合は、診断ソフトウェアを使用して「インジェクター オフセット」パラメータを調整する必要がある場合があります。各インジェクターの測定された遅延を提供できます。これを ECU の予想されるオフセットと比較してください。

Q4: これらのインジェクターは、レール圧力を 1,800 bar 以上に高めるパフォーマンス チューンと一緒に使用できますか?

A: 当社のインジェクターは短時間であれば最大 2,000 bar でテストされていますが、1,800 bar を超えて継続的に動作すると、コントロール バルブ シートとノズルの摩耗が促進されます。パフォーマンスを調整するには、1,750 bar 以内に保ち、極度の圧力ではなく噴射のタイミングと持続時間に重点を置くことをお勧めします。 0385 バリアントは、より高い保持力を備えており、高圧下での安定性が向上する可能性があります。

Q5: 6 つのインジェクターをすべて交換するのですが、0385 をすべて選択するべきですか、それとも 0386 をすべて選択するべきですか?

A: ユニフォームセットの場合、純正品番に合わせることをお勧めいたします。車両の元のインジェクターが 0385 だった場合 (これはラベルで確認できます)、すべて 0385 を選択します。 0386 の場合は、すべて 0386 を選択します。混合は可能ですが、ECU の適応マージンが減少します。 0385 は、高騒音環境においてより堅牢です。- 0386 の方がわずかに早く閉まります。ほとんどの高速道路用途では、その違いは無視できます。

Q6: 高地での動作がこれらのインジェクターの電気的応答に与える影響は何ですか?{1}}

A: 高度はインジェクターの電気的応答に直接影響しません。ソレノイドは、空気密度に依存しない電圧と電流に基づいて動作します。ただし、高地では空気密度が低下するため、ECU は噴射量を減らし、パルスが短くなることで電気的タイミング誤差が増幅される可能性があります。当社の高速電流立ち上がり設計により、非常に短いパルス (0.3 ミリ秒) であっても開放遅延が一定に保たれるため、これらのインジェクタは高地ルートに適しています。-
